防爆电气安全技术要点：区域分级与设备选型实务指南

说明：本文基于国家现行防爆标准体系（GB 50058、GB 3836.15、GB 3836.16、GB/T 3836 系列、AQ 3009、GB 50257），系统梳理了从危险区域划定到设备选型、安装施工及运维检查的全链条核心要求。内容力求简明实用，适合工程技术人员、安全管理人员及检维修人员快速掌握关键规则，并作为现场自查的参考依据。

一、标准体系逻辑：为什么需要这套规则？

爆炸的发生离不开“三要素”——可燃介质（气体、蒸气或粉尘）、氧化剂（空气）以及点燃源（电气火花、热表面）。在化工、燃气、喷涂等涉爆场所，前两者往往无法彻底消除，因此管控的焦点必然落在电气设备这一最常见、最可控的点燃源上。

各标准各有侧重，协同构成完整框架：

1. GB 50058 → 解决“哪里是危险区”：划分区域等级，确定设备保护级别（EPL）的基本要求。

2. GB 3836.15 → 解决“如何正确安装”：涵盖设计选型、安装及投运前的初始检查。

3. GB 3836.16 → 解决“如何正确检查和维修”：检查发现的运行异常与设备损坏，由专业资质人员依规进行维护、修理/修复，保持防爆型式完整性。

4. GB/T 3836 系列 → 解决“设备本身合格”：规定隔爆、增安、本安等各防爆型式的结构与试验方法。

5. AQ 3009 → 解决“全生命周期管理”：覆盖危险场所分类、选型、安装、检查与维护。

6. GB 50257 → 解决“施工验收标准”：明确爆炸火灾环境电气装置的施工质量及验收程序。

主线脉络：先判定危险区域的划分（气体0/1/2区，粉尘20/21/22区）→ 对应确定EPL等级 → 按区域与EPL选择合适防爆型式 → 规范施工安装 → 持续检查维护，形成管理闭环。

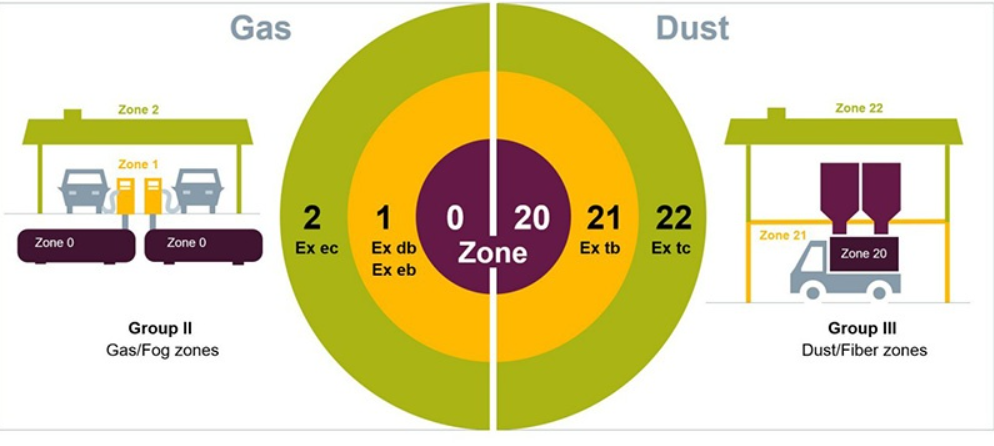

二、危险区域划分——选型的起点

区域等级取决于爆炸性混合物出现的频率和持续时间：出现越频繁，等级越高，对设备防爆性能的要求也越苛刻。

（一）爆炸性气体环境：0区、1区、2区

✅ 0 区（EPL Ga）

定义：爆炸性气体混合物连续出现、长期存在或频繁出现。

典型场景：密闭储罐内部、反应釜腔体、液体原料罐液面上方密闭空间。

硬性要求：仅允许使用 Ex ia 本质安全型、Ex ma 浇封型（Ga 级）设备；隔爆型 Ex d 严禁投入 0 区使用。

✅ 1 区（EPL Gb）

定义：正常运行工况下，有可能产生爆炸性气体混合物。

典型场景：泵体密封区域、阀门组、投料口、危化品敞口槽周边。

工业最常用危险区域，防爆灯具、配电箱、电机大多在此区域使用。

✅ 2 区（EPL Gc）

定义：正常运行基本不会出现可燃气体；仅设备故障、意外泄漏时短时出现。

典型场景：远离释放源的通道、厂房边缘区域。

划分依据——释放源分级（GB 50058）：

连续级释放源：持续或长期释放 → 对应 0区

一级释放源：正常运行时周期性/偶尔释放 → 对应 1区

二级释放源：正常情况下不释放，仅偶尔短时释放 → 对应 2区

按年出现时间估算：0区≥1000小时，1区在10~1000小时之间，2区在1~10小时之间，非危险区＜1小时。

（二）可燃性粉尘环境：20 区、21 区、22 区

✅ 20 区（EPL Da）

粉尘云持续、长期存在；典型：除尘器内部、料仓腔体。

✅ 21 区（EPL Db）

正常运行可能产生粉尘云；典型：粉体投料口、输送设备周边。

✅ 22 区（EPL Dc）

故障状态下短暂出现粉尘云；典型：粉尘车间外围区域。

范围划定要点（GB 50058）：

20区：包括管道、设备内部；容器外部若持续存在粉尘云，也可划为20区。

21区：与一级释放源相关，外部范围取释放源周围1米。

22区：由二级释放源形成，通常为21区外围 3米，或二级源周围 3米。

粉尘按导电性分为ⅢA（飞絮纤维）、ⅢB（非导电粉尘）、ⅢC（导电粉尘）。

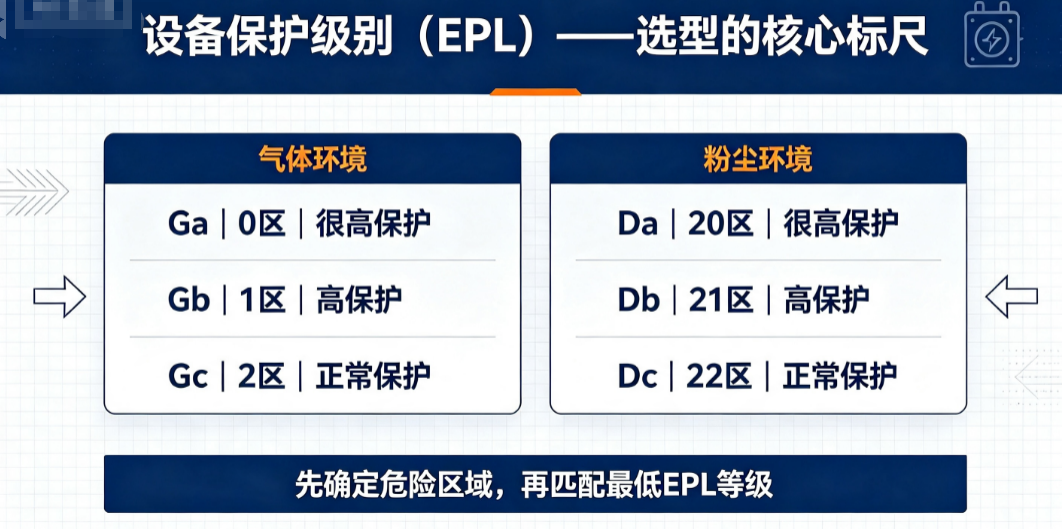

三、设备保护级别（EPL）——选型的核心标尺

EPL 表示设备作为点燃源的可能性等级。气体环境用 G 类（Ga≥Gb≥Gc），粉尘环境用 D 类（Da≥Db≥Dc）。

硬性规则：所选设备的EPL必须 ≥ 场所要求的级别。高等级设备可向下兼容（例如Ga可用于0、1、2区）。

四、设备分级与温度组别——选型的细化条件

除了区域和EPL，还需匹配爆炸性物质的分级与引燃温度。

（一）气体分级（IIA / IIB / IIC）

依据最大试验安全间隙（MESG）或最小点燃电流比（MICR）：

注：对比危险程度从大到小：IIC>IIB>IIA

（二）温度组别（T1~T6）

设备最高表面温度必须低于所在环境气体的引燃温度：

选用原则：设备级别和温度组别均不低于现场混合物的相应参数。例如IIA场所可选IIA/IIB/IIC设备，但IIC场所只能用IIC；T1场所可选T1~T6，T6场所只能用T6。

（三）粉尘环境附加要点

分级兼容性：ⅢA设备可用于ⅢA/ⅢB/ⅢC场所，ⅢC仅用于ⅢC。

五、防爆设备选型速查表（按区域与EPL）

（一）防爆型式与EPL对应关系

（二）气体环境选型对照

（三）粉尘环境选型对照

注意：隔爆“d”不适用于0区；增安“e”在1区仅限接线盒、电机等特定设备，更多用于2区；本安“ia”可进0区，“ib”适用于1区；正压“px/py”用于1区，“pz”仅用于2区。

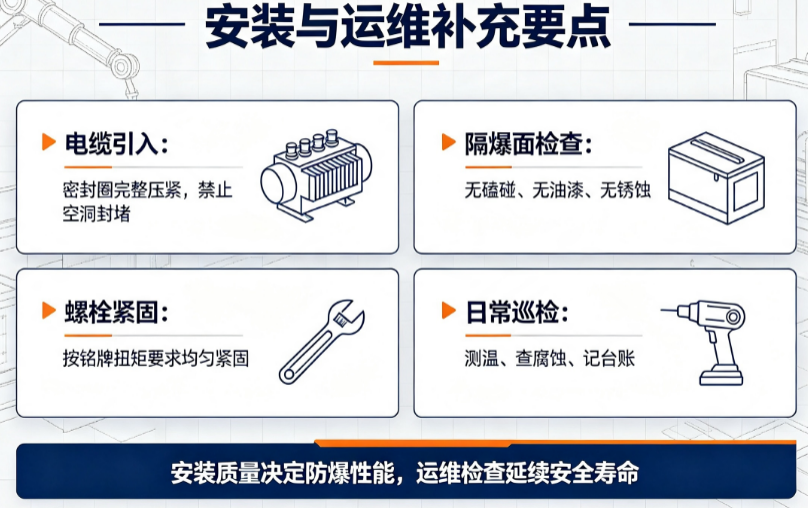

六、安装与运维补充要点

防爆设备选型只是第一道关口，安装质量直接决定防爆性能：

1. 电缆引入装置密封圈完整、压紧到位，禁止空洞、随意封堵；

2. 隔爆结合面禁止磕碰、涂刷油漆；

3. 设备须做到内外接地；

4. 严格按照铭牌要求扭矩紧固螺栓；

5. 定期巡检外壳温升、腐蚀、破损情况，建立防爆电气台账。

闭环管理口诀：区域划分 → EPL定级 → 选型采购 → 规范安装 → 初始检查 → 日常监督 + 定期检验 → 问题整改 → 更新替换，形成闭环。

结语

爆炸危险场所安全管控，遵循 “先分区、后选型、严认证、规范安装” 逻辑。区域划分是基础，防爆参数匹配是核心，有效认证文件是合规凭证。企业在项目前期做好危险区域辨识，采购阶段严格核对防爆标志与证书，从源头消除电气爆炸隐患，顺利通过安全生产检查与工程竣工验收。
